HFU-1500

Kombinationsmöglichkeiten

hfu-200-s hfu-200Spindeln:

Features

  • Hohe Leistung bei kompakter Bauform
  • Der HFU-1500 ermöglicht Drehfrequenzen bis zu 1.000Hz / 60.000Upm
  • Ein Digitaler Signal Prozessor (DSP) erfasst in Echtzeit alle Betriebsparameter und regelt diese in Abhängigkeit von der Belastung über eine Vector-Control Funktion aus
  • Erlaubt höchsten Wirkungsgrad der Motoren bei niedrigen und bei hohen Frequenzen
  • Hohe Betriebssicherheit: Alle Betriebszustände wie Beschleunigen, Betrieb bei Nenndrehzahl, Abbremsen werden überwacht und kritische Zustände abgefangen
  • kontrolliertes Abbremsen des Motors / Spindels auch bei NotAus
  • Integrierter Bremswiderstand
  • Transparenz: Der Anwender wird immer über den aktuellen Status des Umformers und der Spindel über LEDs an der Frontplatte informiert. Drehzahl mit 3-stelliger LED und Lastanzeige mit LED-Balken
  • Kontrolle: Der Umformer kann bei Bedarf mittels 2 Fronttasten manuell gesteuert werden.
  • Individuelle Anpassung an die jeweilige Applikation und angeschlossene Spindel durch frei programmierbare Spindelkennlinien. 16 Spindelkennlinien können abgespeichet werden
  • vielfältige Steuerungs- und Kommunikationsmöglichkeiten
  • Einfache und flexible Einbindung in vorhandene Anlagen durch freie Konfiguration der I/O- Signale für Steuerung und Konfiguration:
  • Galvanische Trennung aller Schnittstellen untereinander und vom Netz und Motorpotential
  • kurzschlussfest
  • verschiedene Gehäusevarianten sind möglich

Technische Daten

Netzanschluss: 115 V/230, 50 Hz,1 PH
Leistung: 1500 VA
Ausgangsspannung: 220 V
Ausgangsstrom: elektronisch begrenzt
Überlast: Dauer einstellbar max. 10s
Ausgangsfrequenz: 1.000 Hz / 60.000 Upm
Spindel Kennlinien:
max. 16, intern abgelegt
Steuereingänge:
1 Analog: 0-10V, galvanisch getrennt
Steuereingänge:
1 Digital: 0-24V, galvanisch getrennt
Steuerausgänge:
1 Analog: 0-10V, galvanisch getrennt
Steuerausgänge:
5 Digital: über Relais: 24VDC/250mA
Schnittstelle: RS232, 9600Bd
Gehäuse: Tisch- und Schaltschrankgehäuse
Gehäusemaße B x H x T:
240 x 90 x 266
Gewicht: ca. 4 kg
Schutzart: IP20
Betriebstemperatur: 40°C
Garantie: 12 Monate Vollgarantie
Lieferumfang: Umformer kpl. montiert, Netzkabel, Bedienungsanleitung
Bestellnummer: 621500

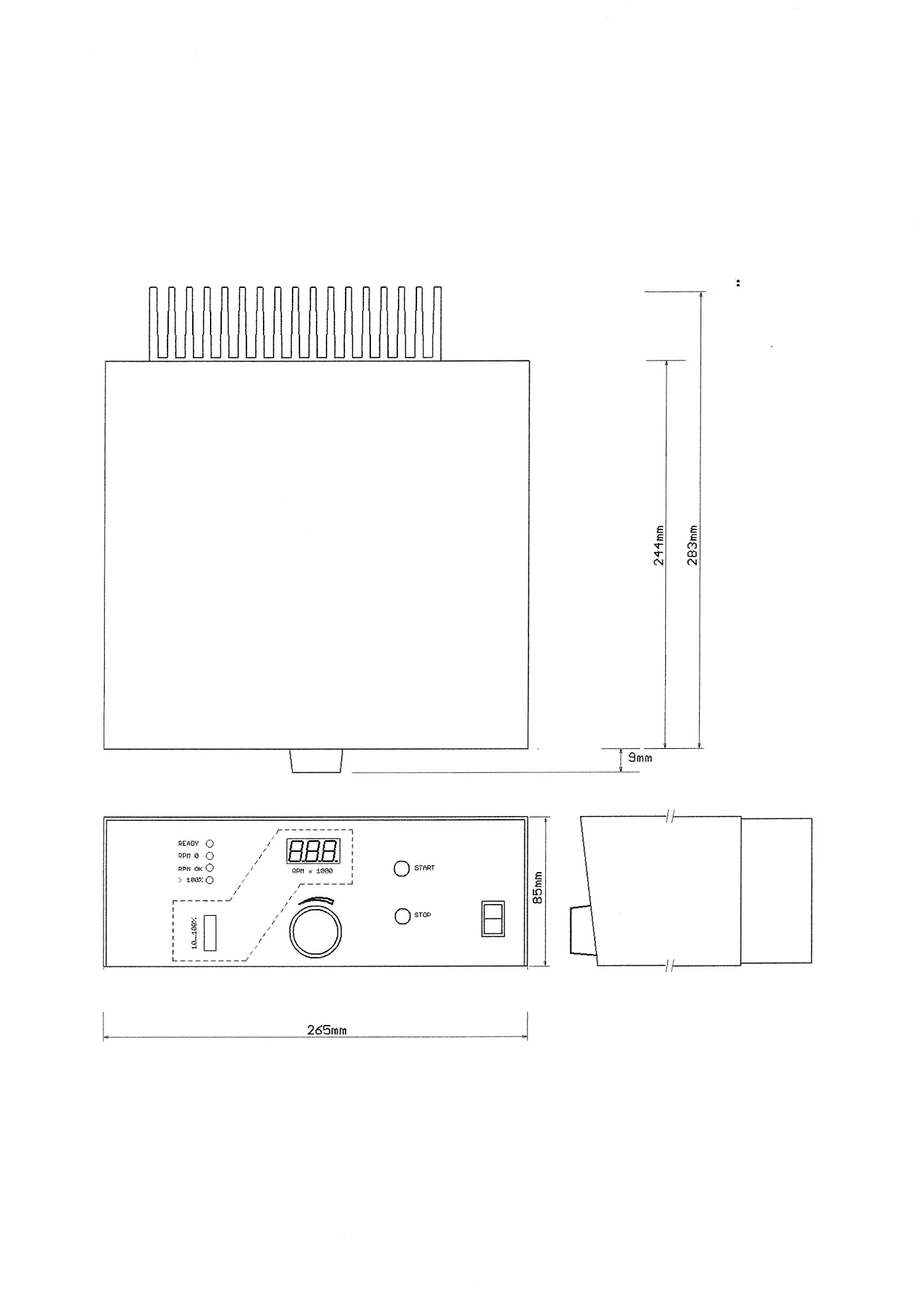

Technische Zeichnung Tischgehäuse

Technische_Zeichnung_HFU-200-500_08

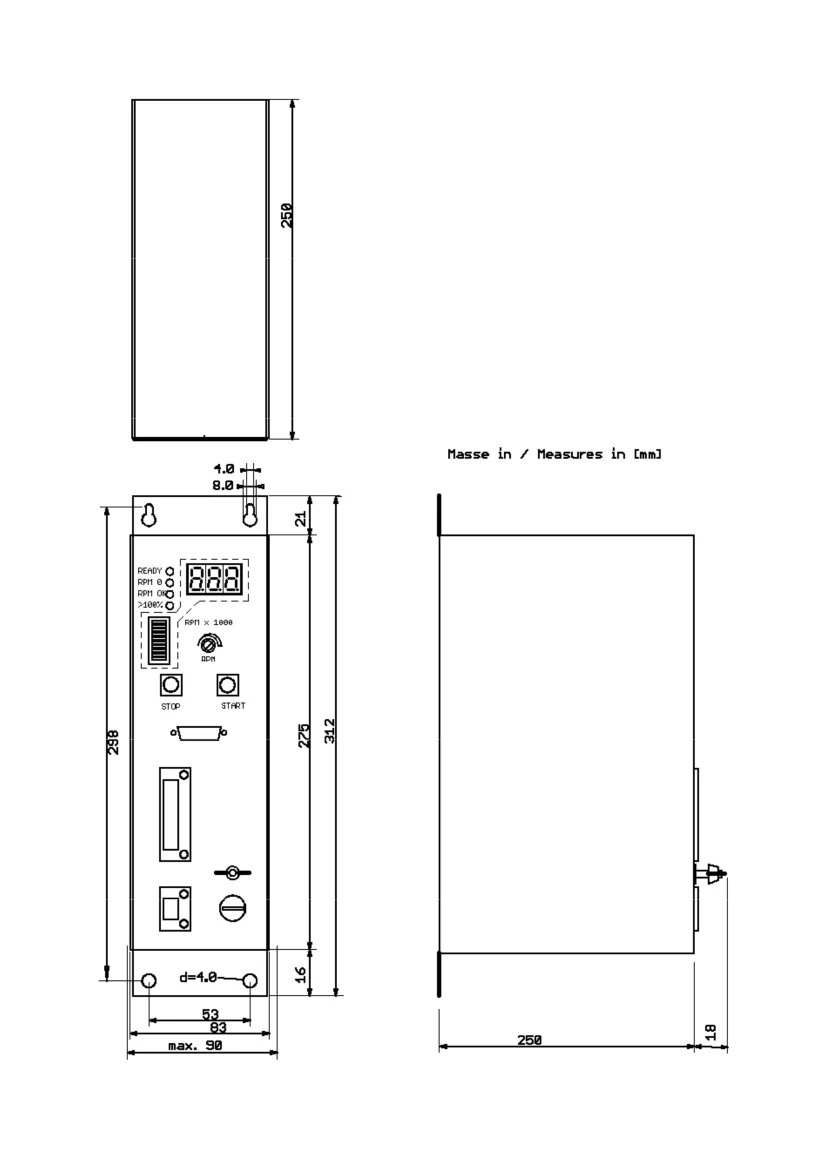

Technische Zeichnung Schaltschrankgehäuse

Technische_Zeichnung_HFU-500-SSE_10
