HFU-200

Kombinationsmöglichkeiten

Spindeln:hfu-200-s

Features

  • Hohe Leistung bei kompakter Bauform
  • Der HFU-200 ermöglicht Drehfrequenzen bis zu 1.000Hz / 60.000Upm
  • Ein Digitaler Signal Prozessor (DSP) erfasst in Echtzeit alle Betriebsparameter und regelt diese in Abhängigkeit von der Belastung über eine Vector-Control Funktion aus
  • Erlaubt höchsten Wirkungsgrad der Motoren bei niedrigen und bei hohen Frequenzen
  • Hohe Betriebssicherheit: Alle Betriebszustände wie Beschleunigen, Betrieb bei Nenndrehzahl, Abbremsen werden überwacht und kritische Zustände abgefangen
  • kontrolliertes Abbremsen des Motors / Spindels auch bei NotAus
  • Integrierter Bremswiderstand
  • Transparenz: Der Anwender wird immer über den aktuellen Status des Umformers und der Spindel über LEDs an der Frontplatte informiert. Drehzahl mit 3-stelliger LED und Lastanzeige mit LED-Balken
  • Kontrolle: Der Umformer kann bei Bedarf mittels 2 Fronttasten manuell gesteuert werden.
  • Individuelle Anpassung an die jeweilige Applikation und angeschlossene Spindel durch frei programmierbare Spindelkennlinien. 16 Spindelkennlinien können abgespeichet werden
  • vielfältige Steuerungs- und Kommunikationsmöglichkeiten
  • Einfache und flexible Einbindung in vorhandene Anlagen durch freie Konfiguration der I/O- Signale für Steuerung und Konfiguration:
  • Galvanische Trennung aller Schnittstellen untereinander und vom Netz und Motorpotential
  • kurzschlussfest
  • verschiedene Gehäusevarianten sind möglich

Technische Daten

Netzanschluss: 115 V/230, 50 Hz,1 PH
Leistung: 250 VA
Ausgangsspannung: 36 V
Ausgangsstrom: elektronisch begrenzt
Überlast: Dauer einstellbar max. 10s
Ausgangsfrequenz: 1.000 Hz / 60.000 Upm
Spindel Kennlinien:
max. 16, intern abgelegt
Steuereingänge:
1 Analog: 0-10V, galvanisch getrennt
Steuereingänge:
1 Digital: 0-24V, galvanisch getrennt
Steuerausgänge:
1 Analog: 0-10V, galvanisch getrennt
Steuerausgänge:
5 Digital: über Relais: 24VDC/250mA
Schnittstelle: RS232, 9600Bd
Gehäuse: Schaltschrank- oder Tischgehäuse
Gewicht: ca. 6 kg
Schutzart: IP20
Betriebstemperatur: 40°C
Bestellnummer: 33200(SSE)

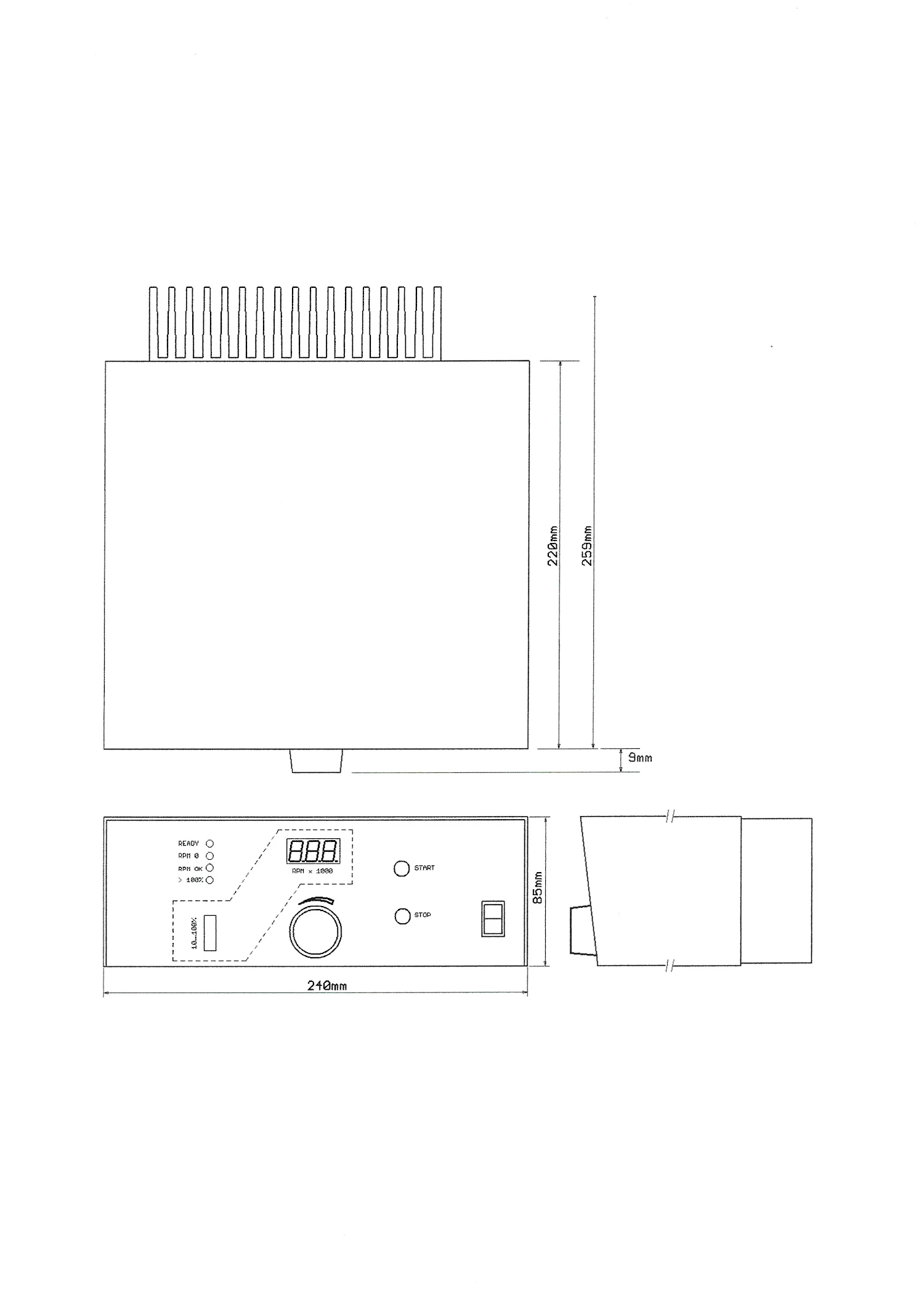

Technische Zeichnung Tischgehäuse

190-tech

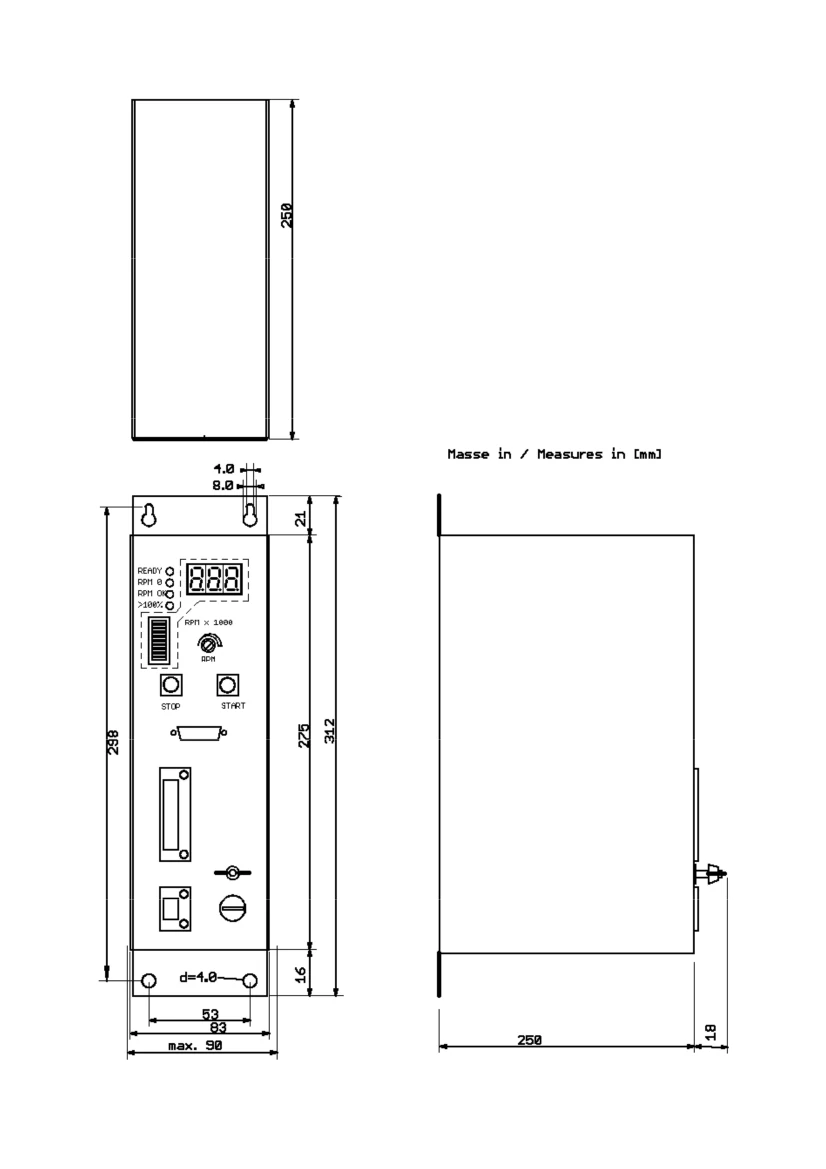

Technische Zeichnung Schaltschrankgehäuse

200-1-tech
